Керамическая черепица
Крюки под профиль черепицы и направляющие. Узел передаёт нагрузку на несущую конструкцию кровли.
КАК МЫ РАБОТАЕМ
Монтаж начинается с проекта под вашу крышу
Оцениваем скаты и тень, выбираем крепления и подключение. Затем согласовываем смету и устанавливаем станцию.
Сначала — скаты, тень и подключение
Хорошая раскладка учитывает крышу и ограничения оборудования. Это помогает уменьшить потери от затенения и неподходящего подключения.
- 01
Оцениваем крышу
Ориентацию и наклон скатов, тень от деревьев, труб и соседних строений.
- 02
Выбираем раскладку
Располагаем панели с учётом препятствий, отступов и доступа по кровле.
- 03
Рассчитываем стринги
Собираем панели в последовательные цепочки и проверяем их подключение к входам инвертора.
Что проверяем в схеме подключения
Стринг — цепочка последовательно соединённых панелей. MPPT — канал отслеживания точки максимальной мощности массива. У одного MPPT может быть несколько входов: допустимые соединения определяет производитель.
Проверяем напряжение цепочки на морозе, рабочий диапазон MPPT при нагреве, рабочий ток и ток короткого замыкания, число входов и допустимую мощность массива по паспортам оборудования.
Параллельные стринги на одном MPPT должны соответствовать требованиям производителя по длине, модулям и условиям работы. Разные скаты и заметно различающееся затенение требуют отдельного расчёта.
Своя схема крепления для каждой кровли
Смотрим не только на покрытие, но и на конструкцию под ним.
Металлочерепица
Кронштейны и направляющие. Крепление к основанию и герметизацию подбираем под профиль покрытия.
Фальцевая кровля
Зажимы на фальце и направляющие. Проверяем совместимость зажима с конкретным профилем шва.
Плоская кровля
Опорная конструкция. Способ её удержания выбираем с учётом несущей способности, ветра и гидроизоляции.
На рисунках — принцип крепления, не монтажный чертёж. Окончательный узел, шаг опор и способ крепления выбираем после оценки конструкции и нагрузок.
Что входит в монтаж
Шесть частей работы. Точный объём, материалы и дополнительные работы фиксируем в смете по вашему объекту.
Панели и крепления
Устанавливаем опоры, направляющие и панели по согласованной раскладке.
Электрический щит
Собираем подключение станции и согласованные линии резерва.
Защита
Подбираем и устанавливаем защитные аппараты по схеме подключения.
Кабельные трассы
Прокладываем, закрепляем и маркируем кабели от массива до оборудования и щита.
Заземление
Проверяем существующую систему и выполняем предусмотренные проектом защитные соединения.
Настройка инвертора
Настраиваем режимы, связь с АКБ и мониторинг, проверяем работу станции.
Из чего складывается смета
Количество оборудования, высота кровли, кабельные трассы, состояние щита и дорога. Предварительную оценку уточняем после замера.
До выезда
Делаем предварительный расчёт по комплекту, фотографиям и сведениям об объекте.
После замера
Фиксируем оборудование, крепления, кабели, защиту и перечень работ в согласованной смете.
Базовые ставки монтажа
Ставки для предварительной оценки работ. Материалы, особенности объекта и итоговый состав проверяем при подготовке сметы.
| Работа | Ставка |
|---|---|
| Панели: с 1-й по 10-ю | 5 400 ₽ / шт. |
| Панели: с 11-й по 20-ю | 4 400 ₽ / шт. |
| Панели: начиная с 21-й | 3 900 ₽ / шт. |
| ИнверторМонтаж, подключение, настройка | 20 000 ₽ / шт. |
| БатареяУстановка, сборка банка, связь с BMS | 10 000 ₽ / шт. |
| Выезд бригады и пусконаладкаНа объект | 10 000 ₽ |
| ДорогаНачало и конец маршрута — Евпатория. По фактическому расстоянию туда и обратно. | 14 ₽ / км |
Ставки панелей применяются по ступеням: первые 10 — по первой ставке, следующие — по своей. При высоте кровли более 6 м к работам по панелям добавляется 10%.
От расчёта до запуска
- 01
Предварительный расчёт
Счёт за электричество, список важных приборов и фотографии кровли и щита помогают определить состав системы.
- 02
Замер и смета
Уточняем состояние кровли, раскладку, места оборудования и кабельные трассы. Согласовываем состав и стоимость работ.
- 03
Монтаж
Устанавливаем оборудование по согласованной схеме. Время необходимых отключений обсуждаем заранее.
- 04
Настройка и запуск
Проверяем режимы станции и показываем, как управлять системой и смотреть её показатели.

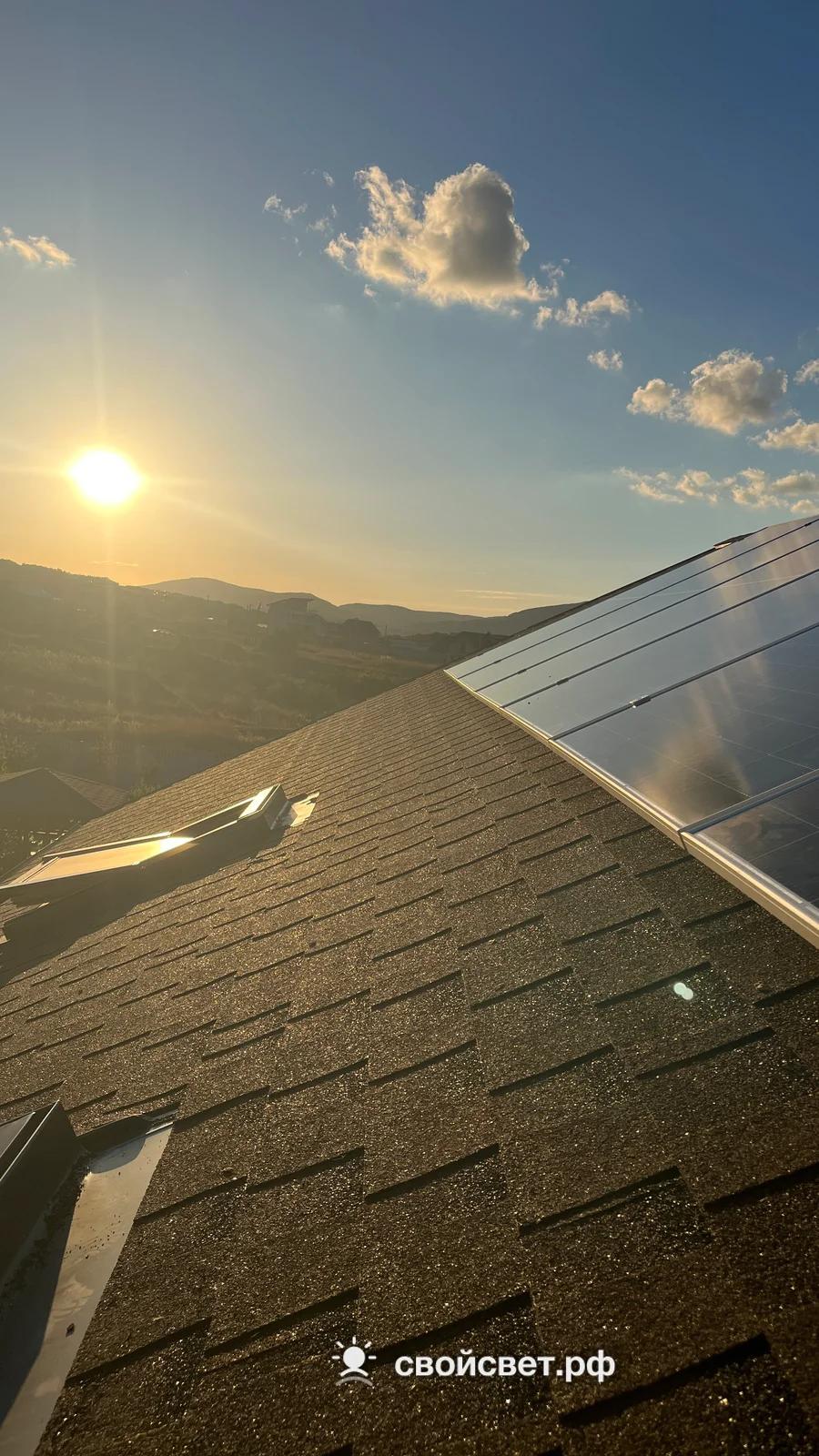

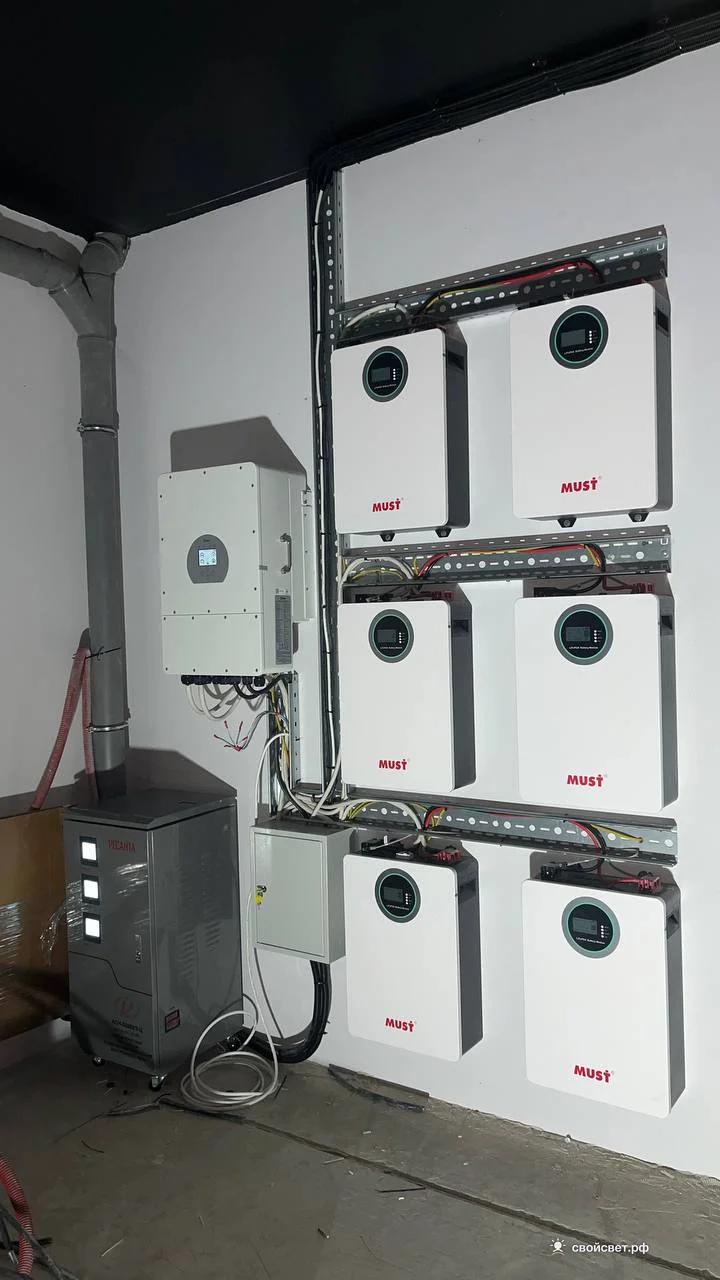

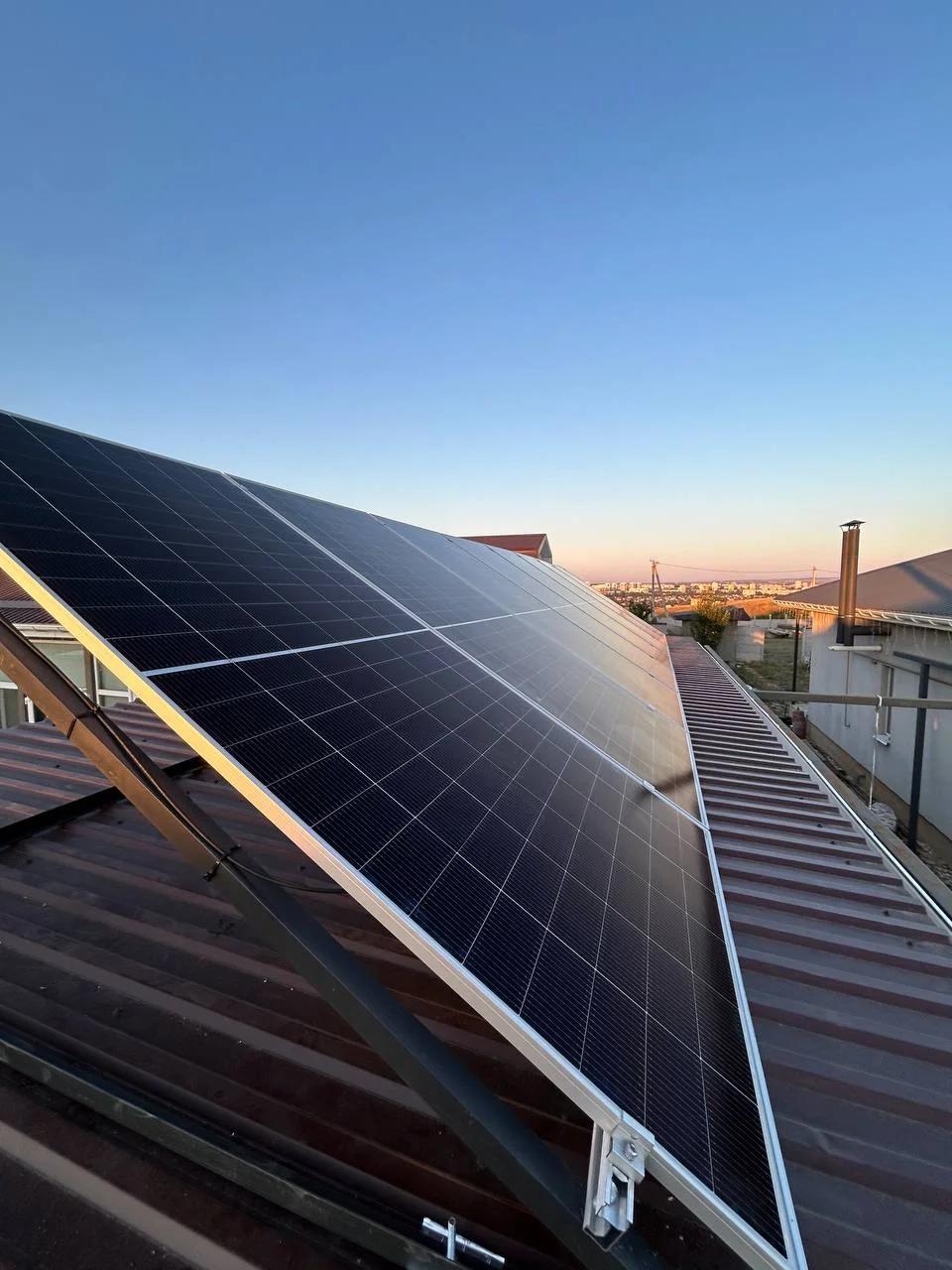

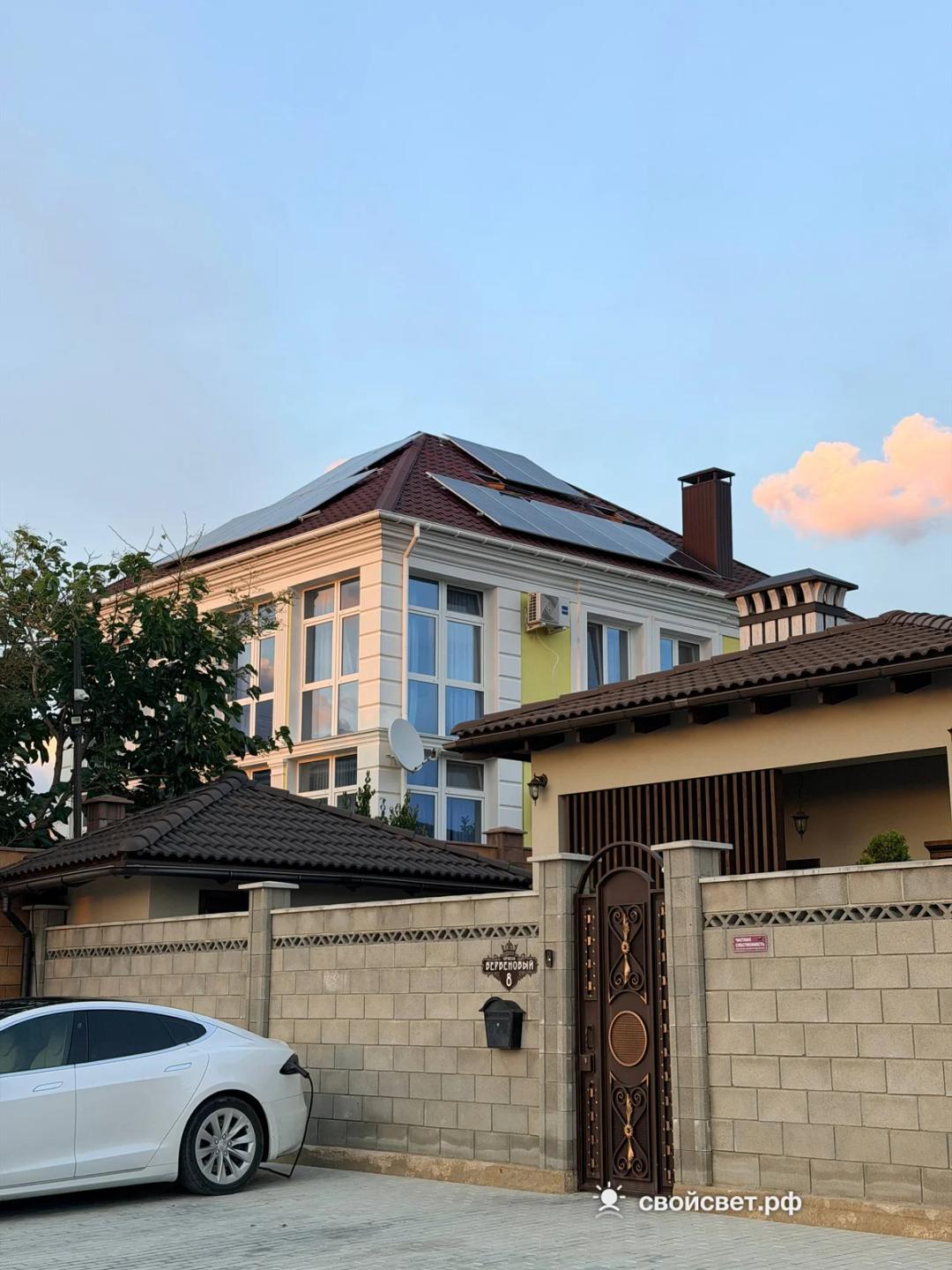

Монтаж на наших объектах
Все работы →
Начнём с вашего объекта
Подберите оборудование в конфигураторе. Кровлю, подключение и объём работ уточним при подготовке сметы.
